Форма для штампуванняце основний виробничий інструмент, який використовується в автомобільній, аерокосмічній промисловості, побутовій техніці, електроніці, апаратному забезпеченні та виготовленні структурних компонентів. Він регулює точність розмірів, чіткість поверхні та повторюваність процесів штампування металу. У сучасних промислових екосистемах, де виробництво великих обсягів залежить від узгодженості та стабільності процесу, прес-форма для штампування стає основою, на якій будуються масштабованість виробництва та гарантія якості.
Мета цієї статті — дослідити, як точність прес-форми безпосередньо впливає на якість формування, життєвий цикл виробництва та продуктивність виробництва. Завдяки аналізу технічних специфікацій, структурній деталізації та оцінці, орієнтованій на процес, цей вміст надає повну довідкову інформацію для спеціалістів із закупівель, промислових інженерів і глобальних покупців, які прагнуть зрозуміти вирішальні механізми, що стоять за продуктивністю інструментів для штампування. Обговорення розширено на чотири основні вузли, щоб забезпечити глибину та структурну ясність, охоплюючи вибір матеріалу, механічну конфігурацію, точність процесу, міркування щодо щоденного застосування та ключові контрольні точки оцінки для пошуку джерел.

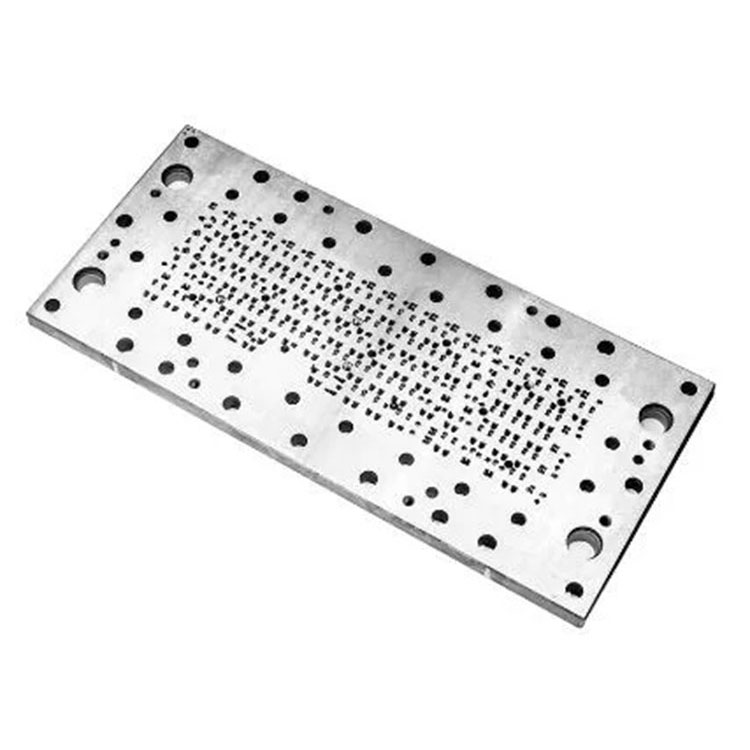

Прес-форма для штампування зазвичай складається з матриць, пуансонів, знімних пластин, напрямних стовпів, втулок, пружин, опорних пластин і кріплень. Повний вузол функціонує як скоординована структура, здатна передавати зусилля преса в контрольовану деформацію металевих листів. Точна обробка, контроль геометрії порожнини, дисципліна допусків і специфічні конфігурації (один процес, прогресивна, трансферна, складна) визначають стабільність кожного циклу штампування.
Нижче наведено зведену довідкову таблицю параметрів, яка представляє стандартні промислові конфігурації форм для штампування, які зазвичай використовуються у середовищі виробництва листового металу:
| Параметр Категорія | Типовий діапазон специфікацій |
|---|---|
| Матеріал матриці | SKD11, DC53, Cr12MoV, карбід, H13 |
| Твердість (після термічної обробки) | HRC 58–62 |
| Основний матеріал форми | S50C, 45#, сталь A3 |
| Товщина плити | 20–80 мм залежно від перетину |
| Допуск на обробку | ±0,005–±0,02 мм залежно від функції |
| Шорсткість поверхні (критичні ділянки) | Ra 0,2–0,6 мкм |
| Точність направляючої опори/направляючої втулки | В межах 0,005–0,01 мм |
| Термін служби пуансона (загальний сталевий лист) | 300 000–2 000 000 ударів залежно від матеріалу |
| Очищення матриці | 3–12% товщини листа (залежно від матеріалу) |
| Параметри типу структури | Однопроцесний, прогресивний, трансферний, складений |
| Відповідна товщина листа | 0,2–6,0 мм залежно від навантаження |
З визначенням цих параметрів у кожному наступному розділі досліджується, як точне проектування всередині штампової форми перетворюється на надійне промислове виробництво.
Продуктивність прес-форми для штампування починається з інженерної основи: матеріалів, термічних процесів і внутрішньої архітектури інструменту. Промислові прес-форми високого класу вибирають леговану сталь із зносостійкістю, міцністю на стиск і стабільністю розмірів. Термообробка калібрує твердість матеріалу, щоб витримати мільйони повторюваних ударів штампування без деформації. Правильно загартовані компоненти для штампування довше зберігають гостроту кромки, покращують текучість металу та захищають від мікросколів.
Якість термічної обробки безпосередньо впливає на тривалий термін служби форми. Рівномірний розподіл твердості по порожнині, штампу та робочих поверхнях запобігає концентрації напруги, яка інакше спричинила б ранню втому. Шліфування, різання дроту та високоточне фрезерування з ЧПК уточнюють геометрію поверхні для підтримки стабільного тертя. Точне розміщення вставок, пластин і опорних конструкцій забезпечує рівномірність навантаження, коли прес-циліндр застосовує силу вниз.
Системи напрямних стовпів визначають точність спрямованості при закриванні форми. Високоточні втулки забезпечують контрольований вертикальний рух, запобігаючи зміщенню матриці, яке може спричинити задирки, прискорений знос інструменту або брак. Пружини та азотні циліндри регулюють силу зачистки, допомагаючи викинутим частинам зберігати стабільність геометрії. Підсилювальні пластини розподіляють енергію удару по основі форми, підтримуючи довговічність конструкції під час безперервного високошвидкісного виробництва.
Для галузей промисловості, де допуски залишаються жорсткими, дрібні відхилення в зазорі матриці або вирівнюванні пуансона можуть викликати нестабільність протягом тисяч циклів. Отже, належна конструкція конструкції забезпечує стабільний вихід розмірів, скорочення обслуговування та стабільну продуктивність штампування.
Точність розмірів є визначальним фактором можливості штампування. Продуктивність визначається тим, наскільки стабільно форма підтримує геометрію порожнини, вирівнювання пуансона та зазор матриці протягом безперервних виробничих циклів. Кожен процес штампування створює накопичені моделі зносу; отже, конструкція прес-форми повинна передбачати довгострокові робочі навантаження.
Дисципліна толерантності є центральною для відповідності продукції. Зміни лише в кілька мікрон у критичних секціях можуть змінити поведінку формування, впливаючи на кути згину, положення отворів, профілі фланців і площинність. Під час високошвидкісних операцій поверхні інструментальної сталі стикаються з фрикційним контактом з листовим металом, що робить шорсткість поверхні та шляхи змащення ключовими визначальними факторами стабільності.
Прогресивні форми для штампування посилюють цю вимогу. З кількома станціями, розташованими в послідовності, кожна стадія формування залежить від точної подачі стрічки та точної послідовності кроків. Якщо одна станція відхиляється від запланованої геометрії, кінцевий продукт може демонструвати кумулятивні помилки. Прес-форми вимагають синхронізованого руху деталей, тобто розташування пуансона та підйомні механізми мають підтримувати плавні шляхи руху.
Зазор матриці впливає на руйнування металевих листів під час зрізання. Надмірний зазор викликає задирки та погану якість кромки, тоді як недостатній зазор прискорює знос пуансона. При правильному калібруванні зазор забезпечує чисте зрізання з мінімальним навантаженням на інструмент. Конструкція кутового радіуса пуансона також впливає на рівень концентрації напруги в прес-формі та деталі.
Точність також визначає розподіл товщини під час процесів глибокої витяжки. Збалансований тиск між пуансоном і матрицею запобігає зморшкуванню, розриву або витонченню. Для операцій формування, що вимагають плавної кривизни, обробка поверхні форми та консистенція контакту визначають візуальну якість кожного вихідного компонента.
У глобальних виробничих ланцюгах постачання повторюваність визначає, чи може форма для штампування підтримувати великі обсяги замовлень без відхилень. Таким чином, високоточне виготовлення прес-форм стає незамінним для галузей, які вимагають узгодженості між партіями, виробничими лініями та розташуванням заводів.
На життєвий цикл прес-форми для штампування впливає не лише її конструкція, а й методи управління. Належна оцінка перед введенням в експлуатацію, планове технічне обслуговування під час експлуатації та структурована заміна зношуваних компонентів сприяють довгостроковій стабільності.
Під час валідації перед виробництвом перевірки розмірів підтверджують точність порожнини, вертикальність пуансона, розподіл зазору матриці та гладкість направляючої системи. Точність підгонки між пластинами забезпечує рівномірний розподіл тиску під навантаженням. Інженери проводять пробне штампування, щоб оцінити умови задирок, формування переходів, поведінку деталі при звільненні та надійність подачі стрічки. У разі виявлення аномалій виконуються точні налаштування робочих поверхонь, рельєфів кутів, країв пуансона або позицій пілота.
Технічне обслуговування під час робочих циклів включає змащування, перевірку краю пуансона, інтервали заміни пружини та затягування кріпильних компонентів. Виявлення ранніх ознак зносу зменшує кількість несподіваних поломок. Контроль вирівнювання та плавності напрямних стовпів запобігає кутовому дрейфу, який може поставити під загрозу точність. Сучасні заводи часто використовують виробничі журнали для відстеження кількості ходів, циклів заміни та тенденцій дефектів.
Зношувані компоненти, такі як пуансони, вставки та знімачі, замінюються за розрахованими графіками. Повторне шліфування подовжує термін служби, зберігаючи геометрію. Коли повторне шліфування стає недостатнім, нові пластини відновлюють точність. Обробка поверхні, як-от азотування або покриття PVD, зменшує тертя та підвищує зносостійкість, покращуючи стабільність штампування за умов високої швидкості або високого навантаження.
Планування виробництва також визначає ефективність форми. Вибір відповідної структури — однопроцесної, прогресивної, трансферної або складної — визначає, чи відповідає швидкість випуску обсягу замовлення та складності деталей. Відповідність об’єму прес-форми прес-машині забезпечує збалансований розподіл сили та запобігає перевантаженню.
Добре керовані прес-форми забезпечують тривалий термін експлуатації, менший рівень браку та стабільну відповідність протягом тисяч або мільйонів ходів. Для відділів закупівель розуміння управління життєвим циклом забезпечує основу для оцінки можливостей постачальника та прогнозування довгострокової ефективності операційних витрат.
Виробничі групи залежать від критеріїв відбору, які узгоджують специфікації форм із цілями виробництва. Оцінка штампувальних форм вимагає аналізу характеристик листового металу, геометрії компонентів, допусків і сумісності прес-машин. Вимоги до формування кожної деталі визначають, чи підходить прогресивна, перехідна або однопроцесна форма.
Погано підібрані типи цвілі перешкоджають продуктивності. Наприклад, компоненти високої складності, які вимагають кількох етапів, виграють від прогресивних структур, тоді як великі структурні частини можуть вимагати конфігурації передачі. Прості отвори або вирізи можуть використовувати однопроцесорні станції для економічної ефективності. Інженери повинні оцінити товщину, міцність на розрив і характеристики металу на вигин, щоб визначити відповідні зазори та міцність на удар.
Усунення несправностей під час виробництва передбачає діагностику проблем із задирками, деформацією деталей, відхиленнями пружини матеріалу або зміщенням при подачі. Задирки зазвичай вказують на неправильний зазор або знос пуансона. Деформація часто є результатом незбалансованого розподілу тиску або неточних поверхонь матриці. Пружинне повернення вимагає коригування геометрії формування, переходів або кутів згину. Проблеми з подаванням виникають через невідповідність напрямної смуги, неточність пілота або непостійні властивості котушки матеріалу.
Інженери ведуть документацію для кожної прес-форми, записуючи модифікації, інтервали відновлення та робочу статистику. Детальні журнали підтримують відстеження та дозволяють довгострокову оптимізацію. Під час масштабування виробництва команди оцінюють взаємозамінність прес-форм, щоб забезпечити повторний вихід на різних підприємствах. Стандартизація компонентів, таких як напрямні стійки, пружини та болти, покращує передбачуваність під час заміни деталей.
Внутрішні аудити перевіряють однорідність твердості, стабільність структурного кріплення, узгодженість геометрії порожнини та шляхи руху смуги. Ці методи забезпечують стабільність штампувальних форм навіть за безперервних високошвидкісних операцій.
Нижче наведено два найпоширеніші запитання щодо вибору та застосування форми для штампування:
Q1: Як вибирається зазор для різних металевих листів?
A1: Зазор залежить від товщини листа, міцності на розрив і характеристик формування. Більш тверді матеріали потребують трохи більших зазорів, щоб запобігти втомі пуансона, у той час як м’які метали можуть використовувати менші зазори для чистішого зрізу. Інженери зазвичай посилаються на відсоток зазору в діапазоні від 3–12% товщини листа, регулюючи на основі спостережуваних рівнів задирок, прогресування зносу пуансона та тенденцій до деформації країв.
Q2: Чому прогресивна точність форми впливає на кінцеві перевірки деталей?
A2: Прогресивні прес-форми покладаються на точну поступову подачу, при цьому кожна станція впливає на наступні етапи формування. Якщо одна станція відхиляється в профілі, зміщення подачі або геометричні помилки накопичуються по всій смузі. Це призводить до неточностей розташування, відхилення розмірів або неповного формування. Безперервна точність на всіх станціях гарантує, що кожен етап доповнює наступний, виробляючи узгоджені деталі у великих обсягах.
Тому вибір форми для штампування та усунення несправностей вимагають детального технічного розуміння, структурної обізнаності та ретельного спостереження за процесом.
Промислове штампування покладається на прес-форми, розроблені з точністю, довговічністю та робочою стабільністю. Від вибору матеріалу та структурної цілісності до точності розмірів, керування життєвим циклом і усунення несправностей у процесі, кожен елемент розробки прес-форм сприяє стабільним результатам формування. Виробники, яким потрібна надійність протягом тривалого виробництва, залежать від прес-форм, які зберігають геометрію під постійним тиском. Команди із закупівель отримують переваги від розуміння критеріїв оцінки, які відрізняють добре сконструйовані форми від нестабільних.
Для організацій, яким потрібні надійні прес-форми,LEO Industrial Co., Ltd.пропонує виробничий досвід, який підтримується передовими інженерними можливостями та суворим контролем процесу. Щоб отримати технічні характеристики, запитати пропозицію або обговорити розробку індивідуальних форм,зв'яжіться з намидля подальшої консультації.
